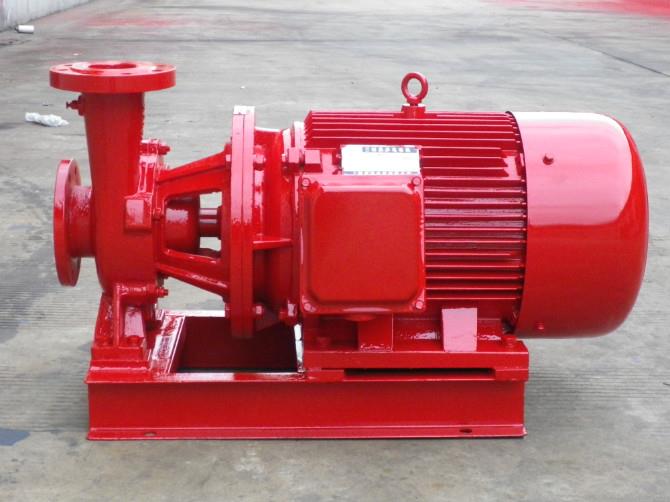

產品概述

XBD-HW臥式恒壓消防泵是我公司根據市場需求而研制的適用于高層建筑消防給水和生活供水的新產品，是可靠、高品質的消防泵。其性能、技術條件符合國家標準GB 6245-2006《消防性能要求和試驗方法》標準的要求。

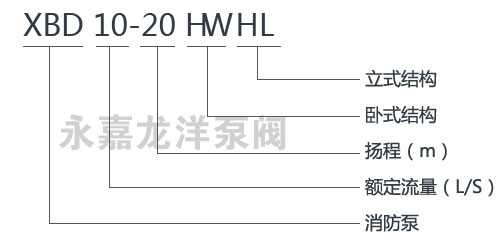

型號意義

產品用途

XBD-HW臥式恒壓切線泵主要適用于工業、民用建筑物消防系統（消防栓滅火系統、自動噴淋系統和水霧滅火系統）的給水，另外也可用于消防和生活（生產）共用的給水系統及建筑、市政、工礦、鍋爐給水等各種場合。

產品特點

1、其結構緊湊，安裝維護方便。
2、運行可靠性高、振動小、噪音低。
3、泵內部結構合理，特殊設計的葉輪，軸向力小，無密封環，杜絕了銹蝕咬死。
4、泵轉動時可能會產生磨擦，零件本公司均采用耐磨及抗咬合的材料組合，一般過流部件選用鋁合金ZL106材質，或青銅和不銹鋼等抗腐材料及有鑄鐵（也可根據用戶具體的需要）長期不使用也會生銹，保證了消防泵啟動的瞬時性，且運行時更加平穩。
5、該系列泵的電機為 Y電機，可不用氣壓罐和變頻控制，也能達到恒壓的功能，大大節約工程造價，具有顯著的社會效益和經濟效益。

工作條件

1、轉速：2900r/min(電機轉速)
2、介質溫度：常溫清水
3、流量范圍：0～80L/S
4、揚程范圍：30～260m
5、電機功率：15～160KW

性能參數

泵型號	流量 （L/S）	揚程 (M)	轉速 (r/min)	電機 功率 KW	進口直徑 (mm)	出口直徑
XBD5.0/10-HW	10	50	2900	11	65	50
XBD6.0/10-HW	10	60	2900	11	65	50
XBD7.0/10-HW	10	70	2900	15	65	50
XBD8.0/10-HW	10	80	2900	18.5	65	50
XBD9.0/10-HW	10	90	2900	22	65	50
XBD5.0/15-HW	15	50	2900	15	80	65
XBD6.0/15-HW	15	60	2900	15	80	65
XBD7.0/15-HW	15	70	2900	18.5	80	65
XBD8.0/15-HW	15	80	2900	22	80	65
XBD9.0/15-HW	15	90	2900	30	80	65
XBD10/15-HW	15	100	2900	30	80	65
XBD11/15-HW	15	110	2900	37	80	65
泵型號	流量 （L/S）	揚程 (M)	轉速 (r/min)	電機 功率 KW	進口直徑 (mm)	出口直徑
XBD5.0/20-HW	20	50	2900	18.5	80	65
XBD6.0/20-HW	20	60	2900	22	80	65
XBD7.0/20-HW	20	70	2900	22	80	65
XBD8.0/20-HW	20	80	2900	30	80	65
XBD9.0/20-HW	20	90	2900	37	80	65
XBD10/20-HW	20	100	2900	37	80	65
XBD11/20-HW	20	110	2900	37	80	65
XBD12/20-HW	20	120	2900	45	80	65
XBD13/20-HW	20	130	2900	45	80	65
XBD14/20-HW	20	140	2900	55	80	65
XBD15/20-HW	20	150	2900	55	80	65
泵型號	流量 （L/S）	揚程 (M)	轉速 (r/min)	電機 功率 KW	進口直徑 (mm)	出口直徑
XBD3.0/30-HW	30	30	2900	22	100	80
XBD4.0/30-HW	30	40	2900	30	100	80
XBD5.0/30-HW	30	50	2900	30	100	80
XBD6.0/30-HW	30	60	2900	37	100	80
XBD7.0/30-HW	30	70	2900	37	100	80
XBD8.0/30-HW	30	80	2900	45	100	80
XBD9.0/30-HW	30	90	2900	45	100	80
XBD10/30-HW	30	100	2900	55	100	80
XBD11/30-HW	30	110	2900	55	100	80
XBD12/30-HW	30	120	2900	75	100	80
XBD13/30-HW	30	130	2900	75	100	80
XBD14/30-HW	30	140	2900	75	100	80
XBD15/30-HW	30	150	2900	75	100	80
XBD16/30-HW	30	160	2900	90	100	80
XBD17/30-HW	30	170	2900	90	100	80
XBD18/30-HW	30	180	2900	90	100	80
泵型號	流量 （L/S）	揚程 (M)	轉速 (r/min)	電機 功率 KW	進口直徑 (mm)	出口直徑
XBD5.0/40-HW	40	50	2900	45	125	100
XBD6.0/40-HW	40	60	2900	45	125	100
XBD7.0/40-HW	40	70	2900	55	125	100
XBD8.0/40-HW	40	80	2900	75	125	100
XBD9.0/40-HW	40	90	2900	75	125	100
XBD10/40-HW	40	100	2900	75	125	100
XBD11/40-HW	40	110	2900	90	125	100
XBD12/40-HW	40	120	2900	90	125	100
XBD13/40-HW	40	130	2900	90	125	100
XBD14/40-HW	40	140	2900	90	125	100
XBD15/40-HW	40	150	2900	110	125	100
XBD16/40-HW	40	160	2900	110	125	100
XBD17/40-HW	40	170	2900	110	125	100
XBD18/40-HW	40	180	2900	132	125	100
XBD19/40-HW	40	190	2900	132	125	100
泵型號	流量 （L/S）	揚程 (M)	轉速 (r/min)	電機 功率 KW	進口直徑 (mm)	出口直徑
XBD5.0/50-HW	50	50	2900	45	125	100
XBD6.0/50-HW	50	60	2900	55	125	100
XBD7.0/50-HW	50	70	2900	55	125	100
XBD8.0/50-HW	50	80	2900	75	125	100
XBD9.0/50-HW	50	90	2900	75	125	100
XBD10/50-HW	50	100	2900	90	125	100
XBD11/50-HW	50	110	2900	110	125	100
XBD12/50-HW	50	120	2900	110	125	100
XBD13/50-HW	50	130	2900	110	125	100
XBD14/50-HW	50	140	2900	132	125	100
XBD15/50-HW	50	150	2900	132	125	100
泵型號	流量 （L/S）	揚程 (M)	轉速 (r/min)	電機 功率 KW	進口直徑 (mm)	出口直徑
XBD4.0/60-HW	60	40	2900	45	150	125
XBD5.0/60-HW	60	50	2900	45	150	125
XBD6.0/60-HW	60	60	2900	55	150	125
XBD7.0/60-HW	60	70	2900	75	150	125
XBD8.0/60-HW	60	80	2900	75	150	125
XBD9.0/60-HW	60	90	2900	90	150	125
XBD10/60-HW	60	100	2900	110	150	125
XBD11/60-HW	60	110	2900	110	150	125
XBD12/60-HW	60	120	2900	132	150	125
XBD13/60-HW	60	130	2900	132	150	125
泵型號	流量 （L/S）	揚程 (M)	轉速 (r/min)	電機 功率 KW	進口直徑 (mm)	出口直徑
XBD4.0/70-HW	70	40	2900	55	150	125
XBD5.0/70-HW	70	50	2900	55	150	125
XBD6.0/70-HW	70	60	2900	75	150	125
XBD7.0/70-HW	70	70	2900	90	150	125
XBD8.0/70-HW	70	80	2900	90	150	125
XBD9.0/70-HW	70	90	2900	110	150	125
XBD10/70-HW	70	100	2900	110	150	125
XBD11/70-HW	70	110	2900	110	150	125
XBD12/70-HW	70	120	2900	132	150	125
XBD13/70-HW	70	130	2900	132	150	125
