XBD-ISG立式單級消防泵

品牌：上海越然

型號：XBD-ISG

流量：5~100L/S

壓力：0.10~1.6Mpa

功率：1.1~250KW

轉速：980~2900r/min

口徑：φ25~φ500

溫度范圍：≤80℃

PDF文檔下載在線預覽

產品概述

XBD-ISG型單級單吸消防泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水，也可應用于廠礦給排水。輸送液體的流量范圍為1.0～220L/S，壓力范圍為0.1～1.0MPa，配套功率范圍為0.75～250kW，口徑范圍為Φ25～Φ350mm。

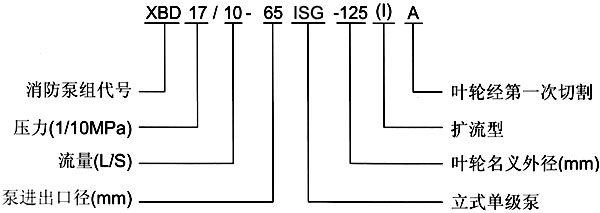

型號意義

產品用途

XBD-ISG型消防泵主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。

產品特點

1、泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
2、泵吸入口和吐出口均水平方向，簡化了管路的連接。
3、多級式可根據需要，吸入口和吐出口可安裝成同方向或90。、180。、270。幾個不同方向以滿足不同的連接場合。
4、泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
5、泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

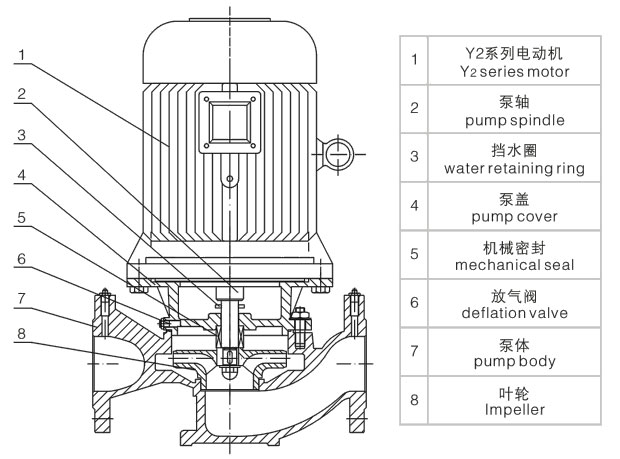

結構示意圖

主要材質

名稱	材料		標準
泵體	鑄鐵	HT200	GB9439-88
泵體	球鐵	QT400-18	GB1348-88
中段	鑄鐵	HT200	GB9439-88
中段	球鐵	QT400-18	GB1348-88
葉輪	銅合金（球鐵）	ZCuSn10Zn2	GB1176-88
軸	不銹鋼（鋼）	2Cr13	GB3077-88
軸封	填料	柔性石墨	/
軸封	機械密封	橡膠波紋管	/

性能參數

型號	口徑	流量	壓力	轉速	電機功率	效率	必需蝕余量	重量
型號	口徑	(L/S)	(MPa)/div>	(r/min)	(kw)	(%)	(M)	Kg
XBD3.2/5-65ISG	65	5	0.32	2900	4	63	2.5	75
XBD5/5-65ISG	65	5	0.5	2900	7.5	58	2.5	107
XBD8/5-65ISG	65	5	0.8	2900	15	50	2.5	180
XBD12.5/5-65ISG	65	5	1.25	2900	30	40	2.5	320
XBD3.2/10-80ISG	80	10	0.32	2900	7.5	69	3	105
XBD5/10-80ISG	80	10	0.5	2900	15	65	3	175
XBD8/10-80ISG	80	10	0.8	2900	22	57	3	240
XBD12.5/10-80ISG	80	10	1.25	2900	37	54	3	355
XBD3.2/25-100ISG	100	25	0.32	2900	15	74	4.5	191
XBD5/25-100ISG	100	25	0.5	2900	22	72	4	245
XBD8/25-100ISG	100	25	0.8	2900	37	67	4	345
XBD12.5/25-100ISG	100	25	1.25	2900	75	66	4	689
XBD3.2/40-125ISG	125	40	0.32	2900	22	76	4	265
XBD5/40-125ISG	125	40	0.5	2900	37	75	5.5	395
XBD8/40-125ISG	125	40	0.8	2900	55	73	5	580
XBD12.5/40-125ISG	125	40	1.25	2900	90	70	5	790
XBD3.2/5-150ISG	150	50	0.32	1480	30	76	3.5	410
XBD5/50-150ISG	150	50	0.5	1480	45	73	3.5	490
XBD3.2/100-200ISG	200	100	0.32	1480	55	78	3.5	417
XBD5/100-200ISG	200	100	0.5	1480	75	77	3.5	498
