XBD-GDL立式多級管道消防泵
品牌：上海越然
型號：XBD-GDL
流量：0.56~54L/S
揚程：5~150m
口徑：25~250mm
工作壓力：≤2.5Mpa
被輸送介質溫度：≤80℃
產品概述
XBD-GDL立式多級管道消防泵是本公司在XBD-L型基礎上根據消防泵的最新標準要求而開發出的新一代中低壓消防泵組產品。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。適用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處的消防供水。

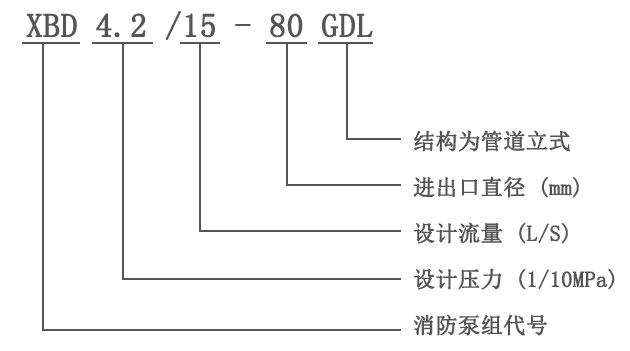

型號意義
適用范圍
1、水力模型先進，效率高，性能范圍廣。
2、立式結構，占地面積小。
3、采用優質軸承，振動小、噪音低、運行平穩、安全可靠。
4、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。
5、配套等場合。
使用條件
1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、立式多級消防泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、最大系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。
產品特點
1、水力模型先進，效率高，性能范圍廣。
2、立式結構，占地面積小。
3、振動小，噪音低，采用水力平衡軸向力，使泵運行平穩，安全可靠。
4、泵進、出口在同一水平軸線上，且口徑規格相同，便于管路連接，裝卸極為方便。

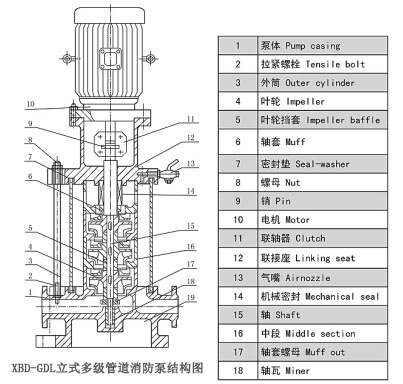

結構圖
1、該泵為立式、多級節段式結構，泵進出水法蘭處在同一直線上，葉輪采用水力平衡方式平衡軸向力，泵下端有一導軸承，軸通過夾殼聯軸器與電機軸固定傳動，外筒為不銹鋼筒。
2、軸封采用機械密封。
3、泵由電機驅動，從電機端方向看，泵順時針方向旋轉。
4、泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。
5、葉輪可采用青銅材料，避免長期停機后葉輪與導葉間銹合。

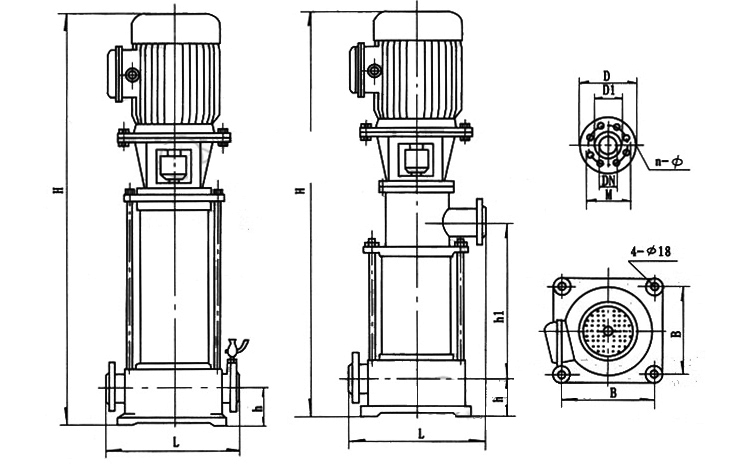

安裝尺寸圖
| 型號 | H1 | L | B | 4-φd1 | 進口法蘭(J) | ||
| DN | N-φD2 | φD | |||||
| XBD**/**-（I）25×* | 60 | 300 | 200 | 4-φ18 | 25 | 4-φ14 | 85 |
| XBD**/**-（I）40×* | 80 | 360 | 235 | 4-φ18 | 40 | 4-φ18 | 110 |
| XBD**/**-（I）50×* | 100 | 360 | 235 | 4-φ18 | 50 | 4-φ18 | 125 |
| XBD**/**-（I）65×* | 110 | 360 | 235 | 4-φ18 | 65 | 4-φ18 | 145 |
| XBD**/**-（I）80×* | 130 | 420 | 300 | 4-φ18 | 80 | 8-φ18 | 160 |
| XBD**/**-（I）100×* | 160 | 520 | 350 | 4-φ18 | 100 | 8-φ18 | 180 |
| XBD**/**-（I）125×* | 160 | 500 | 400 | 4-φ18 | 125 | 8-φ18 | 210 |
| XBD**/**-（I）150×* | 180 | 600 | 400 | 4-φ18 | 150 | 8-φ22 | 245 |
性能參數
| 型號 | 級數 | 流量 |
揚程 (M) |
轉速 (r/min) |
電機功率 (kw) |
效率 （%） |
必需汽蝕余量 (NPSH) |
重量 | |
| (L/s) | (m3/h) | ||||||||
| XBD3.60/0.56-(I)25×3 | 3 |
0.39 0.56 0.67 |
1.4 2 2.4 |
36 | 2900 | 1.1 |
23 30 32 |
2.9 | 58 |
| XBD4.80/0.56-(I)25×4 | 4 | 48 | 2900 | 1.1 | 2.9 | 62 | |||
| XBD6.00/0.56-(I)25×5 | 5 | 60 | 2900 | 2 | 2.9 | 68 | |||
| XBD7.20/0.56-(I)25×6 | 6 | 72 | 2900 | 2 | 2.9 | 72 | |||
| XBD8.40/0.56-(I)25×7 | 7 | 84 | 2900 | 2 | 2.9 | 78 | |||
| XBD9.60/0.56-(I)25×8 | 8 | 96 | 2900 | 2.2 | 2.9 | 82 | |||
| XBD10.8/0.56-(I)25×9 | 9 | 108 | 2900 | 2 | 2.9 | 86 | |||
| XBD12.0/0.56-(I)25×10 | 10 | 120 | 2900 | 3 | 2.9 | 98 | |||
| XBD13.2/0.56-(I)25×11 | 11 | 132 | 2900 | 3 | 2.9 | 102 | |||
| XBD14.4/0.56-(I)25×12 | 12 | 144 | 2900 | 3 | 2.9 | ||||
| XBD15.6/0.56-(I)25×13 | 13 | 156 | 2900 | 4 | 2.9 | ||||
| XBD16.8/0.56-(I)25×14 | 14 | 168 | 2900 | 4 | 2.9 | ||||
| XBD18.0/0.56-(I)25×15 | 15 | 180 | 2900 | 4 | 2.9 | ||||
| XBD3.3/1.11-(I)25×3 | 3 |
0.78 1.11 1.33 |
2.8 4 4.8 |
33 | 2900 | 1.1 |
32 42 43 |
2.9 | 58 |
| XBD4.4/1.11-(I)25×4 | 4 | 44 | 2900 | 1.5 | 2.9 | 65 | |||
| XBD5.5/1.11-(I)25×5 | 5 | 55 | 2900 | 2.2 | 2.9 | 72 | |||
| XBD6.6/1.11-(I)25×6 | 6 | 66 | 2900 | 2.2 | 2.9 | 76 | |||
| XBD7.7/1.11-(I)25×7 | 7 | 77 | 2900 | 3 | 2.9 | 86 | |||
| XBD8.8/1.11-(I)25×8 | 8 | 88 | 2900 | 3 | 2.9 | 90 | |||
| XBD9.9/1.11-(I)25×9 | 9 | 99 | 2900 | 3 | 2.9 | 94 | |||
| XBD11/1.11-(I)25×10 | 10 | 110 | 2900 | 4 | 2.9 | 110 | |||
| XBD12.1/1.11-(I)25×11 | 11 | 121 | 2900 | 4 | 2.9 | 114 | |||
| XBD13.2/1.11-(I)25×12 | 12 | 132 | 2900 | 4 | 2.9 | ||||
| XBD14.3/1.11-(I)25×13 | 13 | 143 | 2900 | 4 | 2.9 | ||||
| XBD15.4/1.11-(I)25×14 | 14 | 154 | 2900 | 5.5 | 2.9 | ||||
| XBD16.5/1.11-(I)25×15 | 15 | 165 | 2900 | 5.5 | 2.9 | ||||
| 型號 | 級數 | 流量 |
揚程 (M) |
轉速 (r/min) |
電機功率 (kw) |
效率 （%） |
必需汽蝕余量 (NPSH) |
重量 | |
| (L/s) | (m3/h) | ||||||||
| XBD3.6/1.67-(I)40×3 | 3 |
1.17 1.67 2.00 |
4.2 6 7.2 |
36 | 2900 | 1.5 |
43 52 50 |
2.9 | 72 |
| XBD4.8/1.67-(I)40×4 | 4 | 48 | 2900 | 2.2 | 2.9 | 78 | |||
| XBD6.0/1.67-(I)40×5 | 5 | 60 | 2900 | 2.2 | 2.9 | 82 | |||
| XBD7.2/1.67-(I)40×6 | 6 | 72 | 2900 | 3 | 2.9 | 92 | |||
| XBD8.4/1.67-(I)40×7 | 7 | 84 | 2900 | 3 | 2.9 | 96 | |||
| XBD9.6/1.67-(I)40×8 | 8 | 96 | 2900 | 4 | 2.9 | 112 | |||
| XBD10.8/1.67-(I)40×9 | 9 | 108 | 2900 | 4 | 2.9 | 116 | |||
| XBD12.0/1.67-(I)40×10 | 10 | 120 | 2900 | 4 | 2.9 | 120 | |||
| XBD13.2/1.67-(I)40×11 | 11 | 132 | 2900 | 5.5 | 2.9 | 140 | |||
| XBD14.4/1.67-(I)40×12 | 12 | 144 | 2900 | 5.5 | 2.9 | ||||
|
XBD15.6/1.67-(I)40×13 |
13 | 156 | 2900 | 7.5 | 2.9 | ||||
|
XBD16.8/1.67-(I)40×14 |
14 | 168 | 2900 | 7.5 | 2.9 | ||||
| XBD18.0/1.67-(I)40×15 | 15 | 180 | 2900 | 7.5 | 2.9 | ||||
| XBD3.0/3.33-(I)50×2 | 2 |
2.33 3.33 4.00 |
8.4 12 14.4 |
30 | 2900 | 2.2 |
49 57 55 |
3.5 | 113 |
| XBD4.5/3.33-(I)50×3 | 3 | 45 | 2900 | 3 | 3.5 | 129 | |||
| XBD6.0/3.33-(I)50×4 | 4 | 60 | 2900 | 4 | 3.5 | 149 | |||
| XBD7.5/3.33-(I)50×5 | 5 | 75 | 2900 | 5.5 | 3.5 | 181 | |||
| XBD9.0/3.33-(I)50×6 | 6 | 90 | 2900 | 5.5 | 3.5 | 190 | |||
| XBD10.5/3.33-(I)50×7 | 7 | 105 | 2900 | 7.5 | 3.5 | 204 | |||
| XBD12/3.33-(I)50×8 | 8 | 120 | 2900 | 7.5 | 3.5 | 212 | |||
| XBD13.5/3.33-(I)50×9 | 9 | 135 | 2900 | 11 | 3.5 | 265 | |||
| XBD15/3.33-(I)50×10 | 10 | 150 | 2900 | 11 | 3.5 | 273 | |||
| XBD3/5-(I)50×2 | 2 |
3.50 5.00 6.00 |
12.6 18 21.6 |
30 | 2900 | 3 |
54 |
4.0 | 122 |
| XBD4.5/5-(I)50×3 | 3 | 45 | 2900 | 4 | 4.0 | 142 | |||
| XBD6.0/5-(I)50×4 | 4 | 60 | 2900 | 5.5 | 4.0 | 175 | |||
| XBD7.5/5-(I)50×5 | 5 | 75 | 2900 | 7.5 | 4.0 | 189 | |||
| XBD9.0/5-(I)50×6 | 6 | 90 | 2900 | 7.5 | 4.0 | 198 | |||
| XBD10.5/5-(I)50×7 | 7 | 105 | 2900 | 11 | 4.0 | 252 | |||
| XBD12/5-(I)50×8 | 8 | 120 | 2900 | 11 | 4.0 | 261 | |||
| XBD13.5/5-(I)50×9 | 9 | 135 | 2900 | 15 | 4.0 | 280 | |||
| XBD15/5-(I)50×10 | 10 | 150 | 2900 | 15 | 4.0 | 289 | |||
| 型號 | 級數 | 流量 |
揚程 (M) |
轉速 (r/min) |
電機功率 (kw) |
效率 （%） |
必需汽蝕余量 (NPSH) |
重量 | |
| (L/s) | (m3/h) | ||||||||
| XBD2.4/10-(I)65×2 | 2 |
5.00 6.67 8.00 |
18 24 28.8 |
24 | 2900 | 3 |
54 63 62 |
4.0 | 122 |
| XBD3.6/10-(I)65×3 | 3 | 36 | 2900 | 4 | 4.0 | 142 | |||
| XBD4.8/10-(I)65×4 | 4 | 48 | 2900 | 5.5 | 4.0 | 175 | |||
| XBD6.0/10-(I)65×5 | 5 | 60 | 2900 | 7.5 | 4.0 | 189 | |||
| XBD7.2/10-(I)65×6 | 6 | 72 | 2900 | 7.5 | 4.0 | 252 | |||
| XBD8.4/10-(I)65×7 | 7 | 84 | 2900 | 11 | 4.0 | 261 | |||
| XBD9.6/10-(I)65×8 | 8 | 96 | 2900 | 11 | 4.0 | 280 | |||
| XBD10.8/10-(I)65×9 | 9 | 108 | 2900 | 15 | 4.0 | 289 | |||
| XBD12/10-(I)65×10 | 10 | 120 | 2900 | 15 | 4.0 | 20 | |||
| XBD13.2/10-(I)65×11 | 11 | 132 | 2900 | 15 | 4.0 | ||||
| XBD14.4/10-(I)65×12 | 12 | 144 | 2900 | 18.5 | 4.0 | ||||
| XBD2.4/15-(I)80×2 | 2 |
7.00 10.00 12.00 |
25.2 36.0 43.2 |
24 | 2900 | 4 |
59 71 70 |
4.2 | 193 |
| XBD3.6/15-(I)80×3 | 3 | 36 | 2900 | 5.5 | 4.2 | 227 | |||
| XBD4.8/15-(I)80×4 | 4 | 48 | 2900 | 7.5 | 4.2 | 244 | |||
| XBD6.0/15-(I)80×5 | 5 | 60 | 2900 | 11 | 4.2 | 292 | |||
| XBD7.2/15-(I)80×6 | 6 | 72 | 2900 | 11 | 4.2 | 302 | |||
| XBD8.4/15-(I)80×7 | 7 | 84 | 2900 | 15 | 4.2 | 322 | |||
| XBD9.6/15-(I)80×8 | 8 | 96 | 2900 | 15 | 4.2 | 332 | |||
| XBD10.8/15-(I)80×9 | 9 | 108 | 2900 | 18.5 | 4.2 | 365 | |||
| XBD12/15-(I)80×10 | 10 | 120 | 2900 | 18.5 | 4.2 | 375 | |||
| XBD2.8/20-(I)100×2 | 2 |
10.00 15.00 18.06 |
36 54 65 |
28 | 2900 | 7.5 |
62 73 71 |
4.0 | 218 |
| XBD4.2/20-(I)100×3 | 3 | 42 | 2900 | 11 | 4.0 | 267 | |||
| XBD5.6/20-(I)100×4 | 4 | 56 | 2900 | 15 | 4.0 | 287 | |||
| XBD7.0/20-(I)100×5 | 5 | 70 | 2900 | 18.5 | 4.0 | 320 | |||
| XBD8.4/20-(I)100×6 | 6 | 84 | 2900 | 18.5 | 4.0 | 330 | |||
| XBD9.8/20-(I)100×7 | 7 | 98 | 2900 | 22 | 4.0 | 373 | |||
| XBD11.2/20-(I)100×8 | 8 | 112 | 2900 | 30 | 4.0 | 400 | |||
| XBD12.6/20-(I)100×9 | 9 | 126 | 2900 | 30 | 4.0 | 421 | |||
| XBD14/20-(I)100×10 | 10 | 140 | 2900 | 37 | 4.0 | 432 | |||
| 型號 | 級數 | 流量 |
揚程 (M) |
轉速 (r/min) |
電機功率 (kw) |
效率 （%） |
必需汽蝕余量 (NPSH) |
重量 | |
| (L/s) | (m3/h) | ||||||||
| XBD2.8/20-(I)100×2 | 2 |
14.00 20.00 24.00 |
50.4 72 86.4 |
28 | 2900 | 11 |
64 73 71 |
4.5 | 276 |
| XBD4.2/20-(I)100×3 | 3 | 42 | 2900 | 15 | 4.5 | 298 | |||
| XBD5.6/20-(I)100×4 | 4 | 56 | 2900 | 18.5 | 4.5 | 336 | |||
| XBD7.0/20-(I)100×5 | 5 | 70 | 2900 | 22 | 4.5 | 381 | |||
|
XBD8.4/20-(I)100×6 |
6 | 84 | 2900 | 30 | 4.5 | 453 | |||
| XBD9.8/20-(I)100×7 | 7 | 98 | 2900 | 30 | 4.5 | 466 | |||
| XBD11.2/20-(I)100×8 | 8 | 112 | 2900 | 37 | 4.5 | 493 | |||
| XBD12.6/20-(I)100×9 | 9 | 126 | 2900 | 37 | 4.5 | 582 | |||
| XBD14/20-(I)100×10 | 10 | 140 | 2900 | 45 | 4.5 | 595 | |||
| XBD4.0/30-(I)125×2 | 2 |
20.83 30.00 36.11 |
75 108 130 |
40 | 2900 | 18.5 |
65 |
4.5 | 292 |
| XBD6.0/30-(I)125×3 | 3 | 60 | 2900 | 30 | 4.5 | 430 | |||
| XBD8.0/30-(I)125×4 | 4 | 80 | 2900 | 37 | 4.5 | 463 | |||
| XBD10.0/30-(I)125×5 | 5 | 100 | 2900 | 45 | 4.5 | 555 | |||
| XBD12.0/30-(I)125×6 | 6 | 120 | 2900 | 55 | 4.5 | 640 | |||
| XBD14.0/30-(I)125×7 | 7 | 140 | 2900 | 75 | 4.5 | 840 | |||
| XBD16.0/30-(I)125×8 | 8 | 160 | 2900 | 75 | 4.5 | 855 | |||
| XBD18.0/30-(I)125×9 | 9 | 180 | 2900 | 90 | 4.5 | 870 | |||
| XBD20.0/30-(I)125×10 | 10 | 200 | 2900 | 90 | 4.5 | 955 | |||
| XBD4.0/45-(I)150×2 | 2 |
30.00 |
108 162 194 |
40 | 2900 | 30 |
69 78 77 |
4.5 | 422 |
| XBD6.0/45-(I)150×3 | 3 | 60 | 2900 | 37 | 4.5 | 452 | |||
| XBD8.0/45-(I)150×4 | 4 | 80 | 2900 | 55 | 4.5 | 613 | |||
| XBD10.0/45-(I)150×5 | 5 | 100 | 2900 | 75 | 4.5 | 820 | |||
| XBD12.0/45-(I)150×6 | 6 | 120 | 2900 | 75 | 4.5 | 836 | |||
| XBD14.0/45-(I)150×7 | 7 | 140 | 2900 | 90 | 4.5 | 922 | |||
