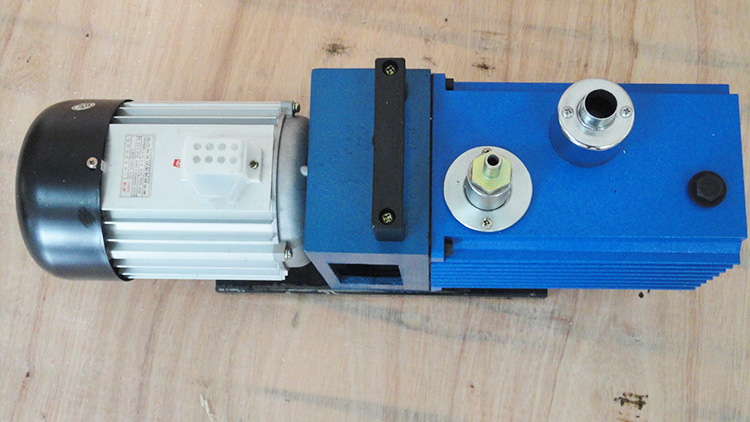

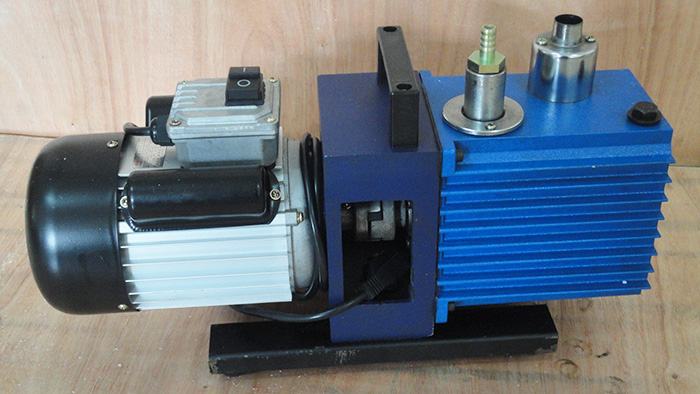

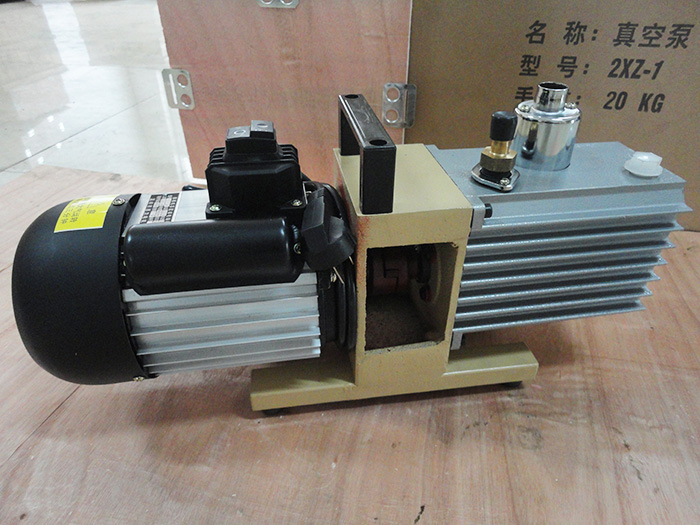

基本介紹

2XZ系列真空泵為雙級直聯結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空設備連接，在運轉時容器內的氣體將大量吸入與排出，當設備獲得真空時，高壓級排氣閥封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空，該泵的技術參數為6×10-2,泵與電機連軸，高轉速，外型小，結構緊湊，流動性工作方便，我公司特采用金屬刮片，適用于擴散泵的前級泵，精密儀器的配套與實驗室，醫藥、食品包裝，電子等單位使用。

主要用途

1、泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、泵進氣口連續敞通大氣運轉，不得超過三分鐘。
3、泵不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、真空泵不得作壓縮泵或輸送泵用。
5、真空泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4-5高度為宜。
9、泵油采用清潔的SY1634－701號真空泵油。
10、泵可在通大氣或任何真空度下一次起動。XZ-01旋片式真空泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。

安裝說明

1、泵使用時，應水平放置于干燥、通風和清潔的場所，與周邊距離大于2cm，前后端不少于5cm的空間距離，配套安裝于設備上時，應保證風葉罩殼端的正常進風；
2、泵在配套機器上的安裝；拆除底板下的橡膠機腳，用ST4.2自攻螺釘連接，如有特殊的安裝要求，請與本廠聯系；
3、泵進氣口可根據進氣口的螺紋要求連接，也可用皮管插入；
4、若泵所排出的氣體對人體健康或工作環境有影響，可在排氣口上接上管道引出工作場所或作環保處理；
5、如有特殊需要，可在直聯旋片式真空泵的進氣嘴安裝電磁閥；
6、若抽除的氣體含有大量水蒸氣、溫度過高及含有塵埃等，應在直聯旋片式真空泵進氣口管道上加冷卻器、過濾器等相應的裝置，以免影響泵的正常使用。

主要技術規格

型號	抽氣速度 (L／S)	極限真空(Pa)		轉速 (rpm)	工作電壓 (V)	電機功率 (kw)	進氣口直徑 (mm)	用油量 (L)	泵油溫升 (℃)	外形尺寸			總重量
		氣鎮關	氣鎮開							長	寬	高
XZ-0.5	0.5	10		1400	220	0.09	7	0.18	>40	225	110	220	7.2
XZ-1	1	10		1400	220	0.12	10	0.25	>40	275	110	220	7.5
2XZ-0.25	0.25	6.7×10-1			220	0.12	10	0.3	>40	440	125	224	11
2XZ-0.5	0.5	6.7×10-2	1.33	1400	220	0.18	13	0.42		445	125	256	13
2XZ-1	1	6.7×10-2	1.33	1400	220	0.25	19	0.4	>40	445	125	256	14
2XZ-2	2	6.7×10-2	1.33	1400	380/220	0.37	19	0.48		478	148	277	20
2XZ-4	4	6.7×10-2	1.33	1400	380/220	0.55	30	0.55		518	148	277	22
2XZ-8	8	6.7×10-2	1.33	1400	380	1.1	30	0.7	>50	575	185	315	55
2XZ-15	15	6.7×10-2	1.33	1400	380	1.5	40	0.8	>70	578	185	315	55

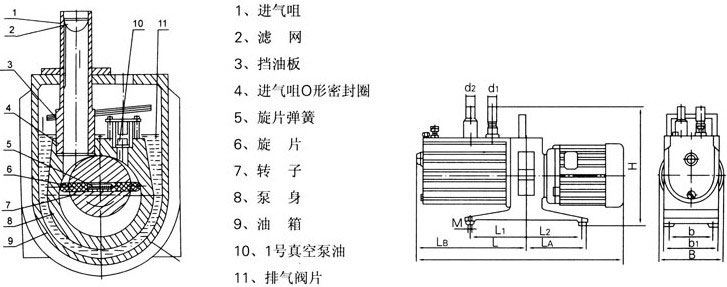

結構圖及外形安裝尺寸圖

外形安裝尺寸

外型	L	L1	L2	L3	L4	B	b	b1	d1	d2	M	H
XZ-0.1	220	40	45	96	55	85	65	85	8	7		138
2XZ-0.25	400	80	110	175	125	125	74	104	10	23	M6	224
2XZ-0.5	445	95	125	215	140	125	86	116	13	23	M6	256
2XZ-1	445	95	125	215	140	125	86	116	13	23	M6	256
2XZ-2	478	135	135	223	150	148	96	126	19	23	M6	277
2XZ-4	518	135	135	263	150	148	96	126	19	23	M6	277
2XZ-8	575	110	110	450	125	185	150	185	32	23	φ9	315
2XZ-15	575	110	110	450	125	185	150	185	32	23	φ9	315

注意事項

1、保證2XZ型旋片式真空泵的清潔，防止雜物進入泵內。
2、保持2XZ型旋片式真空泵油位。
3、存放下當水份或其它揮發性物質進入泵內而影響極限真空時，可開氣鎮閥凈化之，觀察極限真空回升情況，數小時無效，應更換泵油，必要時可再次更換。換油方法：泵運轉約半小時，使油變稀，停泵從放油孔放油，再敞開進氣口運轉10～20秒鐘，此間可從吸氣口緩緩加入少量清潔泵油，以更換泵腔內存油。如出來的油很臟，后者可重復進行。
4、2XZ型旋片式真空泵不可混入柴油、汽油等其它飽和蒸汽壓較大的油類，以免降低極限真空。拆洗泵內零件時，一般用紗布擦拭即可以。妻金屬碎屑、砂泥或其它有害物質必須清洗時，可用汽油等擦洗，干燥后方可裝配，切忌用汽油浸泡。
5、倘若因泵需拆開清洗或檢修，必須注意拆裝步驟，以免損壞機件。動開關。

拆裝步驟

一、拆卸：
1、放油
2、松開進氣咀法蘭螺釘，拔出進氣咀，松開氣鎮法蘭螺釘，拔出氣鎮閥。
3、拆下油箱。
4、拆除止回閥開口銷，拆下止回閥葉輪。
5、拆除支座與泵的連接螺釘，拆下泵部裝件，電機拆否視方便而定。
6、松開泵蓋螺釘，拆下泵蓋，拉出二轉子及旋片。拆下低級轉子時，麻先拆下開口銷。二、2XZ型旋片式真空泵裝配：
1、用紗布擦凈零件，防止回絲堵塞油孔，最好用清洗液和刷子清洗。
2、把旋片裝入轉子槽內后，把高級轉子裝入定子即泉身內，裝L高級泵蓋、銷、螺釘、鍵、聯軸節，用手旋轉，應無泄阻和明顯輕重，裝時應使定子頂面朝下，以借助重力使轉子貼近定子圓弧面，此間隙最好在0、0lmm。
3、低級轉子裝配方法同上。
4、裝上止回閥葉輪等止回零件，應使止回閥頭平面對準進油咀油孔，按工作時的轉向旋轉轉子并用手輕輕反向擋住葉輪，油孔應時開時閉，調整閥頭平面最大開啟高度為O．8～1．2毫米，具體可移動止回閥座、橡膠止回閥頭在閥桿孔中的位置來實現。簡便查法：面對葉輪，使Φ3mm傳動銷處于右手水平位置，順時針方向撥動葉輪，此時止回閥頭平面的開啟高度近于最大，應為0．8～1．2mm。轉子停止在任何位置，手從葉輪上松開后，止回閥頭應自動落下關閉油孔。
5、裝上2XZ型旋片式真空泵部的排氣閥、擋油板等零件。
6、把泵部、鍵、聯軸節、電機裝在支座上。
7、裝油箱。

8、插入進氣咀，氣鎮閥，裝上法蘭固緊。注意：裝配時磨擦面涂上清潔真空泵油。記住零件原裝配位置，可減少跑合時間。緊固件應無松動。

處理故障

故障現象	2XZ型旋片式真空泵故 障 原 因	2XZ型旋片式真空泵消 除 方 法
真空度低	1、油量不足	加油至油標中心線
	2、泵油乳化、不清潔	更換新油
	3、泵的進油孔堵塞或供油不足	清理進油孔，清洗濾網
	4、泵連接管道容器滲漏	檢查連接管道容器，杜絕滲漏
	5、泵選用不當	核對被抽容器大小，重新計算用泵
	6、泵使用太久，零件磨損造成間隙增大	平磨前、后定子平面、清洗、烘干調整轉子頂部偏心間隙，重新裝配
漏油	1、油封損壞	更換油封
	2、油箱連接處松動或損壞	旋緊螺釘及更換O形圈
噴油	1、油量過多	放油至油位線
	2、進口壓強長期過高時抽氣量過多	選用適當大抽速泵
起動困難	1、油溫過低	進氣口通大氣，斷續啟動電機或把泵油加熱
	2、電機或電源有故障	檢查修理
	3、異物落入泵內	檢查消除
