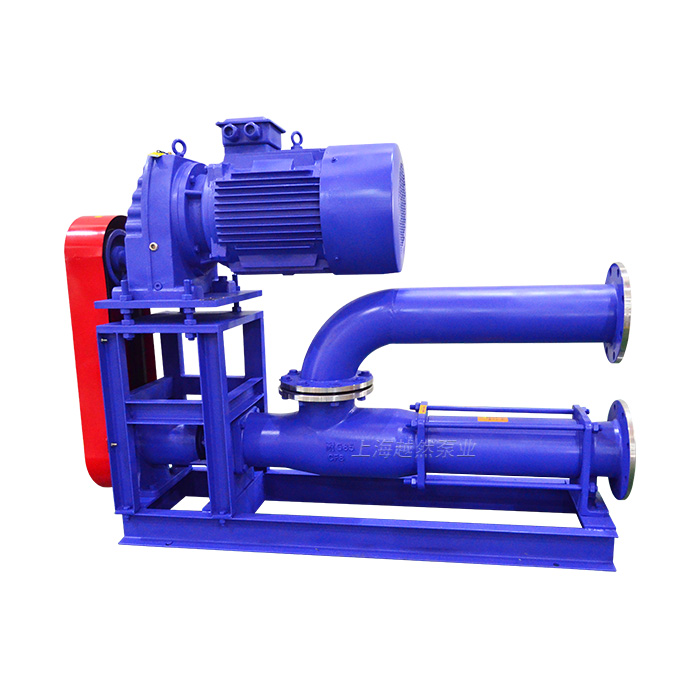

G型皮帶輪式單螺桿泵
品牌：越然泵業
型號：G型
材質：鑄鐵、不銹鋼
軸承位置：臥式
介質溫度：-20℃至+60℃
功率：0.75~15KW
出口壓力：0.2~1.2Mpa
介質特性：固體粒徑可達150mm或無固體含量、觸變性、易膨脹性、剪切敏感性、磨蝕性、有/無自潤滑性、腐蝕性、粘結性、有毒性
電機：可選配變頻、齒輪減速機、無極調速
產品概述
G型皮帶輪式單螺桿泵和普通螺桿泵的作用是相同的。他是利用皮帶傳動，把電機折疊在泵體的上方或側方，從而減少占地空間，是安裝空間狹小，而又需要使用螺桿泵的選擇產品。該產品的原理和使用方法和普通的單螺桿泵使用方法相似，常用于貨船上輸送液體。
工作原理
單螺桿泵是一種內嚙合的密封式螺桿泵，屬于轉子式容積泵。主要工作部件由具有雙頭螺旋空腔的定子和在定子孔內與其嚙合的單頭螺旋螺桿轉子組成。當輸入軸通過萬向節驅動轉子繞定子作行星回轉時，定子－轉子付就連續的捏合形成密封腔，這些密封腔容積不變的作勻速軸向運動，輸入介質從輸入端經定子－轉子付輸送至壓出端，輸入密封腔內的介質流過定子而不被攪動和破壞。因此，可以輸送含有堅硬磨損性雜質及固體顆粒的介質和粘綢的液體。
性能參數
| 型號 |
轉速 r/min |
流量 m3/h |
壓力 MPa |
電機功率 kw |
揚程 m |
進口 mm |
出口 mm |
| G20-1 | 960 | 0.8 | 0.6 | 0.75 | 60 | 25 | 25 |
| G20-2 | 1.2 | 1.5 | 120 | ||||
| G25-1 | 960 | 2 | 0.6 | 1.5 | 60 | 32 | 25 |
| G25-2 | 1.2 | 2.2 | 120 | ||||
| G30-1 | 960 | 5 | 0.6 | 2.2 | 60 | 50 | 40 |
| G30-2 | 1.2 | 3 | 120 | ||||
| G35-1 | 960 | 8 | 0.6 | 3 | 60 | 65 | 50 |
| G35-2 | 1.2 | 4 | 120 | ||||
| G40-1 | 960 | 12 | 0.6 | 4 | 60 | 80 | 65 |
| G40-2 | 1.2 | 5.5 | 120 | ||||
| G50-1 | 960 | 20 | 0.6 | 5.5 | 60 | 100 | 80 |
| G50-2 | 1.2 | 7.5 | 120 | ||||
| G60-1 | 960 | 30 | 0.6 | 11 | 60 | 125 | 100 |
| G60-2 | 1.2 | 15 | 120 | ||||
| G70-1 | 960 | 45 | 0.6 | 11 | 60 | 150 | 125 |
| G70-2 | 1.2 | 18.5 | 120 | ||||
| G85-1 | 630 | 56 | 0.6 | 15 | 60 | 150 | 125 |
| G85-2 | 1.2 | 30 | 120 | ||||
| G105-1 | 500 | 100 | 0.6 | 30 | 60 | 200 | 200 |
| G105-2 | 1.2 | 55 | 120 | ||||
| G135-1 | 400 | 150 | 0.6 | 45 | 60 | 250 | 250 |
| G135-2 | 1.2 | 90 | 120 |
注：由于是經過皮帶傳送，所以各種型號實際流量和揚程都會比參數表中的流量和揚程要小，請廣大客戶在選用的時候注意。
