氣動隔膜泵氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡，目前已形成化生產，產品質量深受好評。這種泵的主要特點是不需灌引水，既能抽送流動的液體，又能輸送一些是易流動的介質，吸程高、揚程可調（0-50米）氣源壓力只須大于1kg/cm2即能工作，絕對防火防爆，具有潛水泵、自吸泵、雜質泵、屏蔽泵、泥漿泵的一切功能和輸送機械的許多特點。氣動隔膜泵分類：塑料氣動隔膜泵，不銹鋼氣動隔膜泵，QBY氣動隔膜泵。

氣動隔膜泵工作原理：

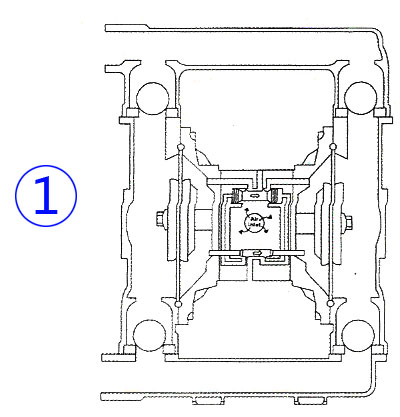

氣動隔膜泵工作原理圖1

當膜片1位于高壓空氣下時，膜片1隨著沖程慢慢的移動到最大位置。同時，通過氣閥控制壓縮空氣慢慢充人膜片2后面的空間。此壓縮空氣勢必將推動膜片2慢慢遠離中間體，通過連桿的連接，膜片1開始移向中間體。，膜片2將擠壓膜腔室中介質并通過水力作用在進口處的閥球上，使得閥球和闊座的接觸后而封閉進口管路。同時，同樣的水力作用在出口處球閥上并提升球閥，打開出口管路。另側的出口處球閥因壓力的作用而關閉，進口處的球閥同樣因壓力的作用而打開，液體也就被吸入泵腔室內。

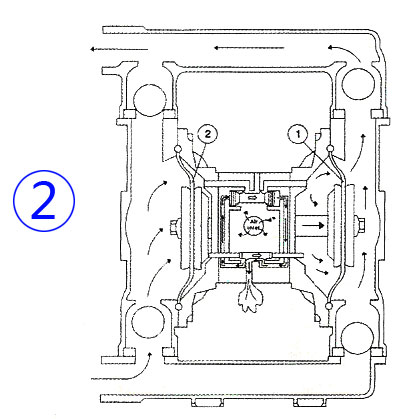

氣動隔膜泵工作原理圖2

當一個沖程完成后，通過氣閥的換向使得膜片1后面再次被充人壓縮氣體，同時膜片2開始移向中間體，膜片2后面的氣體也開始通過氣閥及消音器排向外界。

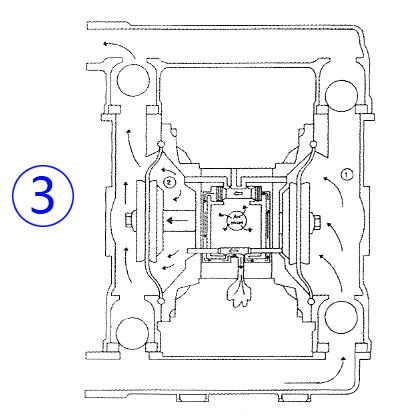

氣動隔膜泵工作原理圖3

氣動隔膜泵工作原理動畫:
